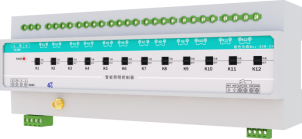

强电模块TC-8212E

8212-新建项目-1
8212-新建项目
8212-新建项目-3
8212-新建项目-2
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系



产品描述



  • TC-8212E是一款4路强电模块。
  • 内置4G通信模块，通过4G信号接入我司云控平台，实现远程监控、开关设置、定时设置、设备升级。
  • 使用磁保持继电器，稳定可靠、节约能源、高承载能力、抗振动和冲击、长寿命。
  • 云服务基站管理24小时云系统无人值机，高校稳定，
  • 适用于国内外各种需要电源开关管理的场合应用。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频。









产品参数





  • 工作电压:AC220V
  • 输入信号:4G
  • 工继电器接口:一组常开，直流最大28V，交流电最大270V
  • 工作温度:-20℃-55°C
  • 防护等级:IP20
  • 配套附件:4G天线x1/绿色4P端子x1/绿色4P小端子x1
  • 安装方式:固定耳朵、支持轨道安装

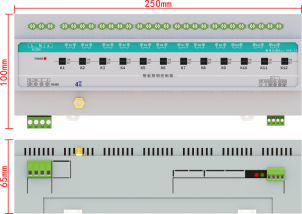

  • 产品尺寸:L250xW100xH65m
  • 产品重量:300g











代号

项目

用途

1

红色指示灯

电源指示灯(亮起)

2

电源输入

L、N 接线柱

3

地线

地线接线柱

4

开关接线

K1-K12 接线柱

5

手动开关

K1-K12手动开关

6

RS485 接口

功能扩展

7

4G 接口

4G 天线接口

8

红色指示灯

云端链接指示灯(亮起)

9

绿色指示灯

信号收发指示灯(闪烁)

10

开关接口

光耦开关接口

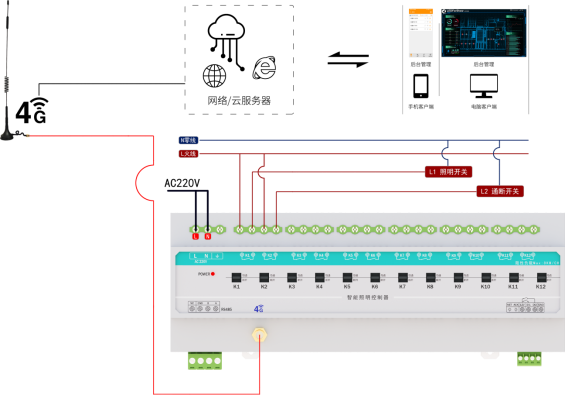

控制器拓扑图
