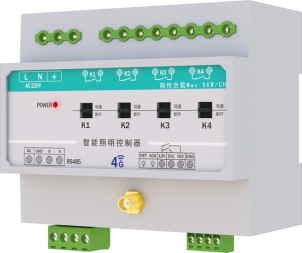

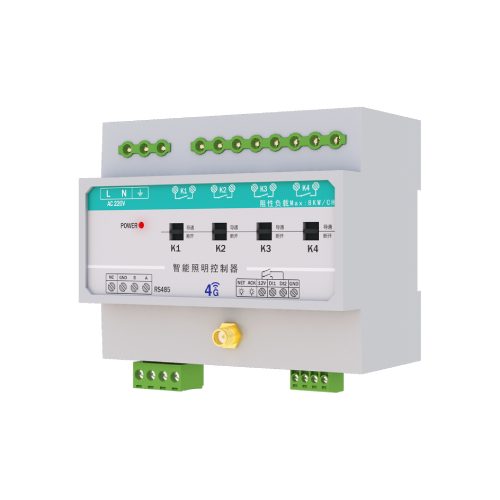

强电模块TC-8204E

新建项目-1
8204-新建项目
8204-新建项目-3
8204-新建项目-2
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系



产品描述



  • T0-8204E是一款4路强电模块。
  • 内置4G通信模块，通过4G信号接入我司云控平台，实现远程监控、开关设置、定时设置、设备升级。
  • 使用磁保持继电器，稳定可靠、节约能源、高承裁能力、抗振动和冲击、长寿命
  • 云服务基站管理24小时云系统无人值机，高校稳定。
  • 适用于国内外各种需要电源开关管理的场合应用。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频。





产品参数



  • 工作电压:AC220V
  • 输入信号:4G
  • 工继电器接口:一组常开，直流最大28V，交流电最大270V
  • 工作温度:-20'C-55℃
  • 防护等级:IP20
  • 配套附件:4G天线x1/绿色4P端子x1/绿色4P小端子x1
  • 安装方式:固定耳朵、支持轨道安装
  • 产品尺寸:L108xW100xH65mm
  • 产品重量:300g





控制器接口及指示灯说明









代号 项目 用途
1 红色指示灯 电源指示灯(亮起)
2 电源输入 L、N 接线柱
3 地线 地线接线柱
4 开关接线 K1-K4 接线柱
5 手动开关 K1-K4 手动开关
6 4G 接口 4G 天线接口
7 红色指示灯 云端链接指示灯(亮起)
8 绿色指示灯 信号收发指示灯(闪烁)
9 RS485接口 功能拓展
10 开关接口

光耦开关接口



控制器拓扑图
