控制器TC-908

908-新建项目
908-新建项目-7
908-新建项目-6
908-新建项目-5
908-新建项目-4
908-新建项目-3
908-新建项目-2
908-新建项目-1
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系









产品描述



  • TC-908是一款像素灯联机分控控制器
  • 控制器之间采用局域网布局，设备间最大传输距离100米可使用交换机、网络中继器、光电转换作为中继使用。
  • 可实现单路或者多路协同控制。
  • 需配PC电脑 或TC-909、TC-816、TC-GPS4G101等作为主控使用。
  • 支持自主开发专用软件“WeShow”可实现现场描点，远程设置、效果录制、程序固件升级等功能。
  • 支持Art-Net协议，可联Madrix、Resolume等软件。
  • 支持限制上电次数加密功能。
  • LCD中英文操作界面。
  • 支持DMX512芯片灯具写码。
  • 8路增强TTL电平信号或者RS485差分信号输出，每个端口最大控制1020个像素点。
  • 广泛应用于国内外各种文旅、宴会厅、酒吧、商业门头等室内外场所。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频。









产品参数



  • 工作电压:DC5-24V
  • 输入信号:标准ArtNet信号
  • 输出信号:8CHxTTL电平信号/RS485差分信号端口带载:RGB(8CHx1020pixeI)/RGBW(8CHx768pixel)
  • 工作温度:-20C-55℃
  • 防护等级:IP20
  • 配套附件:绿色3P端子x8/绿色2P端子x1

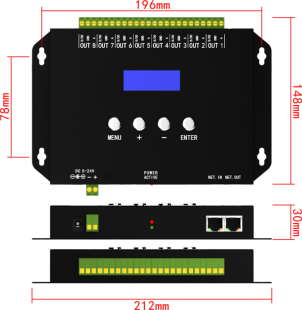

  • 产品尺寸:L212xW148xH30mm
  • 产品重量:660g

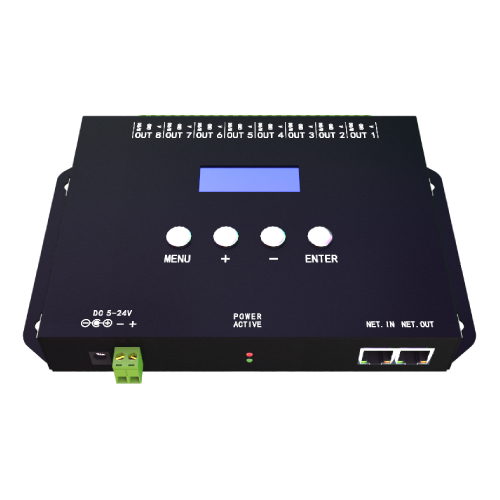

控制器接口及指示灯说明







代号 项目 用途
1 显示屏 显示控制器参数信息
2 信号输出接口 连接 LED 灯具
3 按键 设置控制器参数
4 电源接口 控制器供电
5 红色指示灯 电源指示灯(亮起)
6 绿色指示灯 DMK 信号指示灯(闪烁)
7 NET-IN Art-nct 信号输入口
8 NET-0UT Art-net 信号输出口
9 网座绿色指示灯 网络连通指示灯(亮起)
10 网座黄色指示灯 网络信号连通指示灯(闪烁)

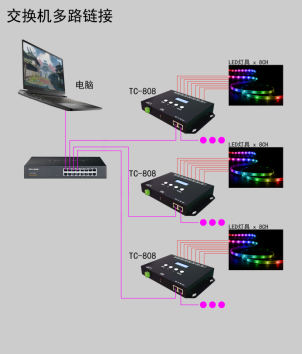

控制器拓扑图
