控制器TC-816

816-新建项目
816-新建项目-7
816-新建项目-6
816-新建项目-5
816-新建项目-4
816-新建项目-3
816-新建项目-2
816-新建项目-1
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系





产品描述

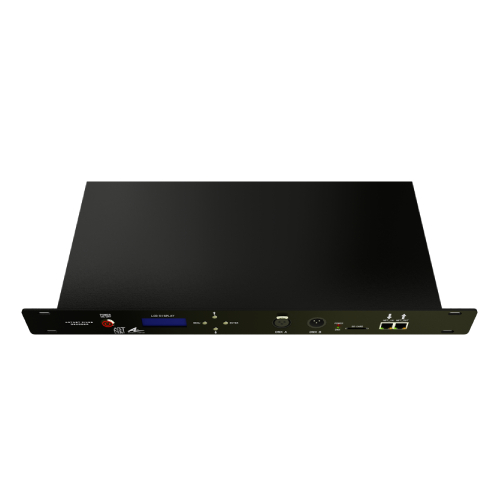

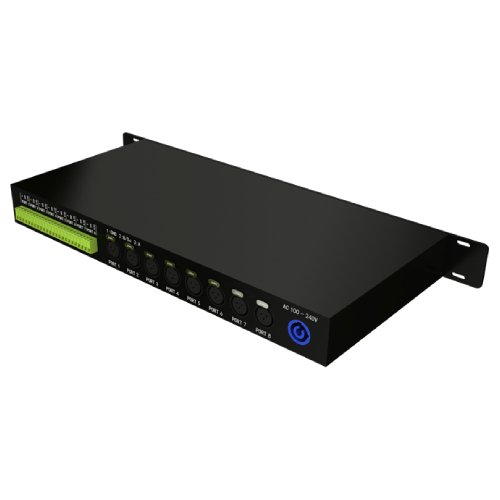

  • TC-816是一款像素灯控制器。
  • 控制器之间采用局域网布局，设备间最大传输距离100米。
  • 可使用交换机、网络中继器、光电转换作为中继使用。
  • 可实现单路或者多路协同控制。
  • 可读SD卡效果文件脱机播放，支持32G内存卡，FAT32、FAT16格式，最多允许250个DAT文件。可指定播放，可循环播放。
  • DMXA,DMXB口接收DMX512信号控制，9个DMX512通道控制SD卡上的效果、速度、颜色、方向、频闪。
  • NET-IN口可接收UDP信号控制，通过UDP代码控制SD卡上的效果、速度、颜色、方向、频闪。
  • 支持自主开发专用软件“WeShow”可实现现场描点，远程设置、效果录制、程序固件升级等功能。
  • 支持Art-Net协议，可联Madrix、Resolume等软件
  • 支持限制上电次数加密功能。
  • LCD中英文操作界面。
  • 支持DMX512芯片灯具写码。
  • 圆8路增强TTL电平信号或者RS485差分信号输出，每个端口最大控制1020个像素点。
  • 面广泛应用于国内外各种文旅、宴会厅、酒吧、商业门头等室内外场所。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频。











产品参数



  • 工作电压:AC100-240V
  • 输入信号:标准ArtNet信号/标准DMX512
  • 信号输出信号:8CHxTTL电平信号/RS485差分信号
  • 端口带载:RGB(8CHx1020pixe1)/RGBW(8CHx768pixel)
  • 工作温度:-20℃-55'C
  • 防护等级:IP20
  • 配套附件:SD内存卡/绿色3P端子x8/三芯电源插头x1
  • 产品尺寸:L515xW223xH48mm
  • 产品重量:3100g

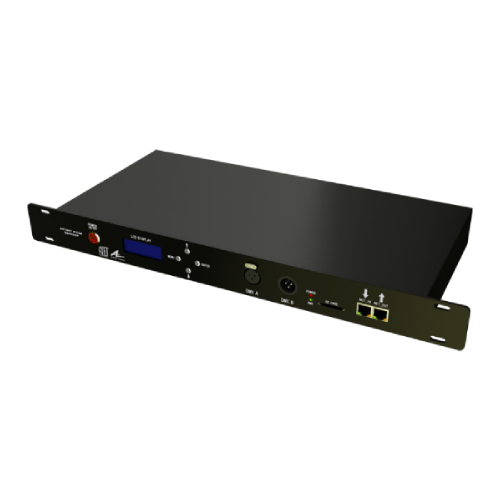

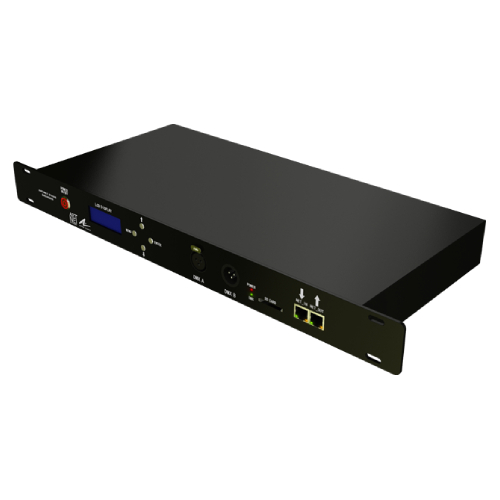

控制器接口及指示灯说明



代号 项目 用途
1 电源开关 控制器通电按钮开关
2 显示屏 显示控制器参数信息
3 按键 设置控制器参数
4 DMX A/DMXB网口 DMX 信号接口(A输入，B输出)
5 红色指示灯 电源指示灯(亮起)
6 绿色指示灯 DMK 信号指示灯(闪烁)
7 SD 卡插槽 插 SD 卡(保存效果文件)
8 NET-IN Art-net 信号输入口可接收 UDP 信号
9 NET-OUT Art-net 信号输出口
10 网座绿色指示灯 网络连通指示灯(亮起)
11 网座黄色指示灯 网络信号连通指示灯(闪烁)

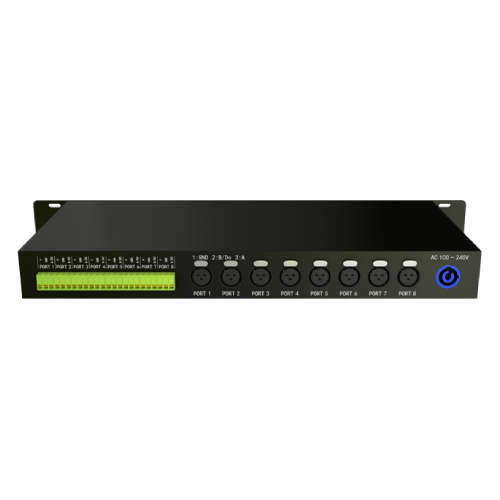

12 信号输出端子接口 连接 LED 灯具
13 信号输出 卡农头接口 连接 LED 灯具
14 电源接口 控制器供电





控制器拓扑图
