控制器TC-802

802-新建项目
802-新建项目-6
802-新建项目-5
802-新建项目-4
802-新建项目-3
802-新建项目-2
802-新建项目-1
802-802
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系





产品描述



  • TC-802是一款简易型的像素灯控制器，可通过9个DMX通道改变SD卡内效果。
  • 该控制器不支持与其他控制器混用。
  • 该款控制器不支持描点建模、录制和其他外部效果。
  • 2路增强TTL电平信号或者RS485差分信号输出，每个端口最大控制1020个像素点，
  • 广泛应用于KTV娱乐场所装饰、模块;能实现跑马、流水、拖尾、刷色、扫描等各种跑动变化效果。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频。











产品参数



  • 工作电压:D5-24V
  • 输入信号:标准DMX512信号
  • 输出信号:2CHxTTL电平信号/RS485差分信号
  • 端口带载:RGB(2CHx1020pixeI)/RGBW(2CHx768pixel)
  • 工作温度:-20℃C-55C
  • 防护等级:IP20
  • 配套附件:绿色3P端子x3/绿色2P端子x1
  • 产品尺寸:L183xW110xH30mm
  • 产品重量:340g

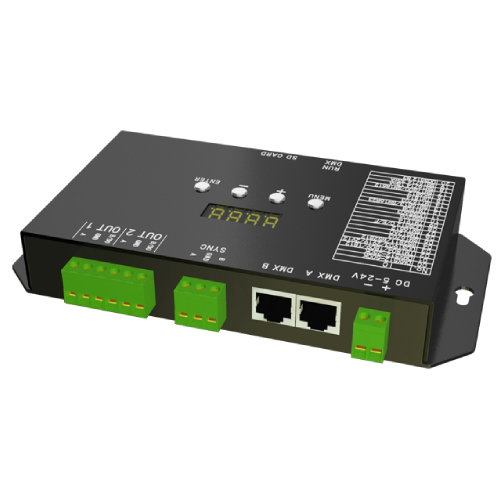

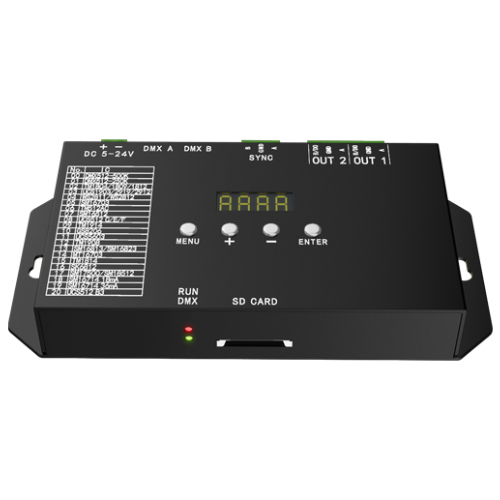

控制器接口及指示灯说明



代号 项目 用途
1 电源接口 控制器供电
2 DMXA/DMX B网口 DMX 信号接口
3 控制器连接口 用于控制器直接连接效果同步
4 信号输出接口 连接 LED 灯具
5 数码显示屏 显示控制器参数信息
6 按键 设置控制器参数
7 红色指示灯 LED 信号输出指示(闪烁)
8 绿色指示灯 DNK 信号输出指示(闪烁)
9 SD 卡插槽 插 SD 卡(保存效果文件)



控制器拓扑图
