控制器TC-108

新建项目-5
新建项目-8
新建项目-7
1
3
2
新建项目-6
新建项目-9
넳 넲
使用前请仔细 阅读所有说明
要建立良好的通风环境
使用过程 中注意防潮 、防尘 、防震
严禁雨淋 、接触其 它液体或腐蚀性气体
若受潮或被液体侵袭 ，应及时进行干燥处理
机器 出现故障 ，请与专业维修人员或本公司联系







产品描述



  • TC-108是一款简易型的像素灯控制器，内置程序，可通过20个DMK通道改变效果。
  • 该款控制器不支持与其他控制器混用。
  • 该控制器不支持与其他控制器混用.
  • 8路增强TTL电平信号或者R8485差分信号输出，每个端口最大控制1020个像素点。
  • 广泛应用于KTV娱乐场所装饰;能实现跑马、流水、拖尾、刷色、扫描等各种跑动变化效果。
  • 技术支持:技术直面客户，提供优质服务，并附有完善的文档，软件，视频.









产品参数



  • 工作电压:DG12-24V
  • 输入信号:标准DMX512信号
  • 输出信号:8CHxTTL电平信号/RS485差分信号
  • 端口带载:RGB(8CH x1020pixel)
  • 工作温度:-20℃-55℃
  • 防护等级:IP20
  • 配套附件:绿色3P端子x8/绿色2P端子x1
  • 产品尺寸:L239xW113xH50mm
  • 产品重量:680g

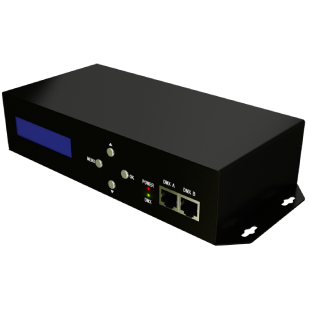

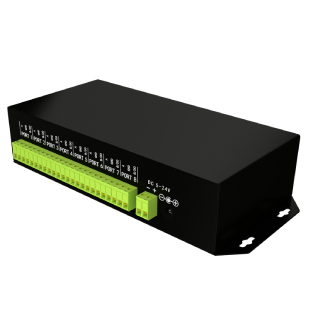

控制器接口及指示灯说明





代号 项目 用途
1 显示屏 显示控制器参数信息
2 按键 设置控制器参数
3 红色指示灯 电源指示(亮起)
4 绿色指示灯 DM 信号输出指示(闪烁)
5 DMX A/DMX B DMX信号接口(A输入，B输出)
6 网口 连接 LED 灯具
7 信号输出接口 控制器供电

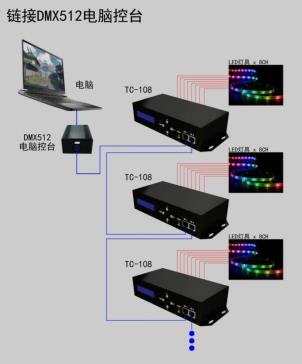

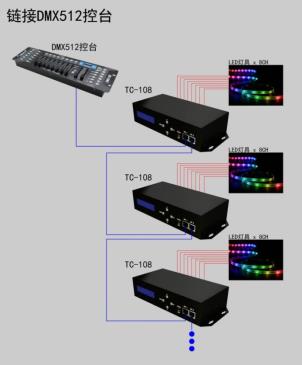

控制器拓扑图
